  1月24日，工信部发布征求《电动汽车安全要求》、《电动汽车用锂离子动力蓄电池安全要求》、《电动客车安全要求》3项强制性国家标准（征求意见稿）意见的通知。

  针对电动汽车所特有的危险规定了操作安全和故障防护的要求，并规定了电动汽车电力驱动系统和与其传导连接的辅助系统（如果有）防止车内和车外人员触电的要求。本标准适用于车载驱动系统的最大工作电压是B级电压的电动汽车。

  GB 《电动汽车用锂离子动力蓄电池安全要求》征求意见稿规定了电动汽车用锂离子动力蓄电池（以下简称锂离子电池）单体、电池包或系统的安全要求和试验方法。本标准适用于装载在电动汽车上的锂离子电池单体、电池包或系统，镍氢电池单体、电池包或系统等可参照执行。

  GB《电动客车安全要求》征求意见稿规定了电动客车的安全要求和试验方法。本标准适用于M2、M3类电动客车，包括纯电动客车、混合动力电动客车。本标准不适用于燃料电池电动客车。

  关于征求《电动汽车安全要求》等3项强制性国家标准（征求意见稿）意见的通知

  为加强新能源汽车行业管理，提高新能源汽车安全要求，完善新能源汽车标准体系，促进新能源汽车产业高质量发展，工业与信息化部装备工业司组织行业机构、重点企业等单位研究编制了《电动汽车安全要求（征求意见稿）》《电动汽车用锂离子动力蓄电池安全要求（征求意见稿）》《电动客车安全要求（征求意见稿）》，现公开征求社会各界意见。

  征求意见截止日期为2018年2月24日，如有意见和建议，请以书面（个人需署名，单位需加盖公章，并留联系方式）或电子邮件形式进行反馈。

  5.GB 《电动汽车用锂离子动力蓄电池安全要求》征求意见稿编制说明.docx

  6.GB 《电动汽车用锂离子动力蓄电池安全要求》-标准征求意见反馈表.doc

  本标准针对电动汽车所特有的危险规定了操作安全和故障防护的要求，并规定了电动汽车电力驱动系统和与其传导连接的辅助系统（如果有）防止车内和车外人员触电的要求。

  下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

  最大工作电压小于或等于30 Va.c.（rms），或小于或等于60 Vd.c.的电力组件或电路。

  外露面是可导电的零部件,通常情况下是不带电的,但当绝缘电阻下降或者失效的情况下,将有可能带电。

  将可导电零部件电气连接在同一个可导电体上，并且将该导电体的电势作为参考电势。

  对于相互传导连接的电路，当电路中直流带电部件的一极与电平台相连，且其它任一带电部分与这一极的最大电压值≤30 Va.c.（rms）且≤60 Vd.c.，则该传导连接电路不完全属于B级电压电路，只有以B级电压运行的部分才被认定为B级电压电路。

  B级电压的电能存储系统，如REESS和燃料电池堆，应标记图1所示符号。对于相互传导连接的电路，当电路中直流带电部件的一极与电平台连接，且满足其它任一带电部分与这一极的最大电压值≤30 Va.c.（rms）且≤60 Vd.c.的情况，则REESS不需标记图1所示符号；否则，REESS无论是不是存在B级电压，都应标记图1所示符号。符号的底色为黄色，边框和箭头为黑色。

  当移开遮栏或外壳可以露出B级电压带电部分时，遮栏和外壳上也应有同样的符号清晰可见。当评估要不要此符号时，应当考虑遮栏或外壳可进入和可移开的情况。

  B级电压电路中电缆和线束的外皮应用橙色加以区别，外壳里面或遮栏后面的除外。

  如果通过遮栏或外壳提供触电防护，则带电部分应当布置在外壳里或遮栏后，防止从任何方向上接近带电部分。

  d)若遮栏和外壳在不使用工具的情况下能打开或者去掉，则要有某种方法使其中的B级电压带电部分在遮栏和外壳打开后1 s内至少满足如下两种要求之一：

  ——交流电路电压应降到不超过30 Va.c.(rms),直流电路电压应降到不超过60 Vd.c.，或；

  ——高压连接器至少需要两个不同的动作才能将其从相互的对接端分离。且高压连接器与其它某个机构有机械锁止关系，在高压连接器打开前，该锁止机构必须要使用工具才能打开；或

  ——在高压连接器分开之后，连接器中带电部分的电压能在1s内降低到不超过30 Va.c. (rms)或 60 Vd.c.。

  对于装有高压维修断开装置的车辆，若高压维修断开装置能在不使用工具的情况下打开或者拔出，那么在其打开或者拔出后，其中的高压带电部分要满足GB/T 4208中规定的IPXXB的防护等级要求，或在分离后1s内降低到不超过30 Va.c.(rms)或 60 Vd.c.。

  ——在断开后1s内，充电插座高压带电部分电压降低到不超过30 Va.c.(rms)或 60 Vd.c.或电路存储的总能量小于0.2 J；

  ——或满足GB/T 4208中规定的IPXXB的要求并在1 min的时间内，充电插座高压带电部分电压降低到不超过30 Va.c.(rms)或60 Vd.c.或电路存储的总能量小于0.2 J。

  在最大工作电压下，直流电路绝缘电阻的最小值应大于100 Ω/V，交流电路应大于500 Ω/V。

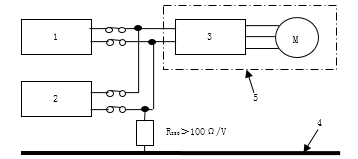

  如果直流和交流的B级电压电路可导电的连接在了一起，则应满足绝缘电阻大于500 Ω/V的要求。对于燃料电池电动汽车，如图2中所示若交流电路增加有附加防护，则组合电路至少满足100 Ω/V的要求。

  对于相互传导连接的电路，当电路中直流带电部件的一极与电平台连接，且其它任一带电部分与这一极的最大电压值≤30 Va.c.(rms)且≤60 Vd.c.，则绝缘电阻的要求对该电路（包括直流部分和交流部分）不适用。

  车辆应有绝缘电阻监测功能并通过6.3的绝缘监测功能验证测试。在车辆未与外部电源传导连接时，该装置能够持续或者间歇地检测车辆的绝缘电阻值，当该绝缘电阻值小于厂家规定的阈值时，应通过一个明显的信号（例如：声或光信号）装置提醒驾驶员，并且厂家规定的阈值不应低于5.1.3.1的要求。

  所有外露的导电体，例如可导电外壳和遮栏，应传导连接到电平台。且满足如下两点要求：

  电位均衡通路中，任意两个可以被人同时触碰到的外露可导电部分，即距离不超过2.5 m的两个可导电部分间电阻应不超过0.2 Ω。

  ——任何带电的B级电压带电部件和电平台之间的总电容在其最大工作电压时所存储的能量应不大于0.2 J。总电容的计算应依据相关部分和部件的设计值；

  传导连接到电网的车辆充电插座，应有一个端子将电平台与电网的接地部分连接。

  车辆充电插座的绝缘电阻，包括充电时传导连接到电网的电路，当充电接口断开时，至少要求达到1MΩ。

  车辆充电插座的绝缘电阻，包括充电时传导连接到车辆充电插座的电路，当充电接口断开时，应满足5.1.3.1的要求。

  车辆应具备一定防水性能。车辆在遇水后应仍能满足5.1.3.1中的绝缘电阻要求。

  a)车辆制造厂向检验测试的机构提供附录A要求的证明材料，如果所提供的证明材料不满足规定的要求，那么该制造厂应按照附录A中A.2章节要求做试验。

  b)按照6.6的试验方法对车辆进行模拟清洗和模拟涉水试验，每次试验后，在车辆仍是潮湿的情况下，应按照6.2中的试验办法来进行绝缘电阻测量，绝缘电阻应满足5.1.3.1的要求。另外，在车辆放置24 h后，再按照6.2中的试验办法来进行绝缘电阻测量，绝缘电阻应满足5.1.3.1的要求。

  车辆从驱动系统电源切断状态到“可行驶模式”应至少经过两次有意识的不同动作，包括但不限于附录B.1的示例。

  从“可行驶模式”到驱动系统电源切断状态只需要一个动作，包括但不限于附录B.2的示例。

  应连续的或间歇的向驾驶员指示，车辆已经处于“可行驶模式”。当驾驶员离开车辆时，如果驱动系统仍处于“可行驶模式”，则应该通过一个明显的信号（例如：声或光信号）装置提醒驾驶员。

  车辆停止时，驱动系统自动或手动关掉后，只可以通过上述程序重新进入“可行驶模式”。

  如果电驱动系统采取了自动限制和减少车辆驱动功率的措施，驱动功率的限制和降低影响到了车辆的行驶，应通过一个明显的信号（例如：声或光信号）装置向驾驶员提示。

  如果REESS的低电量影响到车辆的行驶，应通过一个明显的信号（例如：声或光信号）装置向驾驶员提示。

  如果REESS将要发生热失控的安全事故时，应通过一个明显的信号（例如：声或光信号）装置向驾驶员提示。

  如果是通过改变电机旋转方向来实现前进和倒车两个行驶方向转换的，应满足以下要求：

  ——前进和倒车两个行驶方向的转换，应通过驾驶员两个不同的操作动作来完成，或者；

  ——如果仅通过驾驶员的一个操作动作来完成，应使用一个安全措施使模式转换只能在车辆静止或低速速度才能完成。车速判断以车内仪表显示为准。

  如果前进和倒车两个行驶方向的转换不是通过改变电机的旋转方向来实现的，则反向行驶要求不适用。

  当车辆传导连接到位置固定的外部电源或负载时，车辆不能通过其自身的驱动系统移动。

  在进行非间接接触防护测试过程中，车辆应处于整车断电状态，且车辆所有遮栏和外壳完好。

  测试过程中，检测工作员在不使用其它工具的前提下，按照GB 4208中IPXXD和IPXXB的测试方法，仅使用探针或试指对车外和车内的开口和连接器等进行IP等级测试。

  此外，可通过目测并结合厂家说明进行实操验证连接器、高压维修断开装置以及车辆充电插座对于非间接接触防护要求的符合性。

  电压检测工具的内阻不小于10 MΩ。此外，在测量时应将车辆的绝缘监测功能关闭或者将绝缘电阻监测单元从B级电压电路中断开，以免影响测量值。

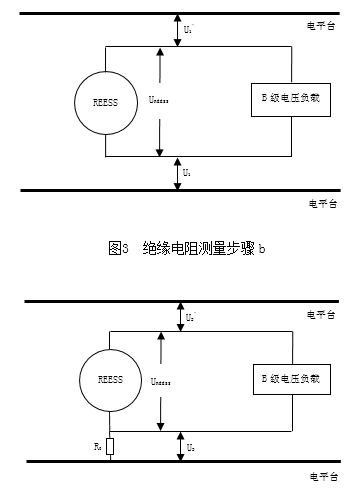

  b)用相同的两个电压检测工具同时测量REESS的两个端子和电平台之间的电压,如图3中所示。较高的一个为U1，较低的一个为U1`；

  c)添加一个已知电阻R0，阻值推荐1 MΩ。如图4中所示并联在REESS的U1侧端子与电平台之间。再用b中的两个电压检测工具同时测量REESS的两个端子和电平台之间的电压，测量值为U2和U2`；

  Ri能够正常的使用R0和四个电压值U1、U1`、U2和U2`以及电压检测设备内阻r，代入式（1）或（2）来计算：

  b)将充电插座高压端子，即直流充电插座的正负极端子或者交流充电插座三相线端子，用电导线进行短接；

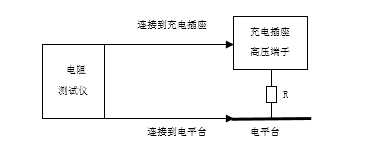

  c)将绝缘电阻测试设备的两个探针分别连接充电插座高压端子及电平台，见图5；

  测试过程中，车辆应处于“可行驶模式”。测试中将使用可调节电阻器（例如：变阻箱等），可调节电阻器的最大电阻值≥10 MΩ。

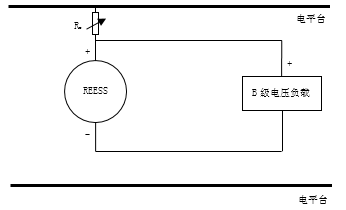

  c)如图6中所示，将可调节电阻器并联在REESS正极端与车辆电平台之间。开始测量时，可调节电阻器的阻值设置为最大值；

  d)按照5.1.3.1的要求，若最小绝缘电阻要求为100 Ω/V，则将可调节电阻器的阻值减小到目标值Rx，Rx按照如下公式（3）计算得到：

  按照5.1.3.1的要求，若最小绝缘电阻要求为500 Ω/V，则将可调节电阻器的阻值减小到目标值Rx，Rx按照如下公式（4）计算得到：

  电位均衡可用电阻测试仪直接测量，也能够使用独立直流电源配合电流和电压检测设备做测量。其中电阻测试仪的测量电流可调，电阻测试分辨率高于0.01 Ω。独立直流电源电压也可调节。

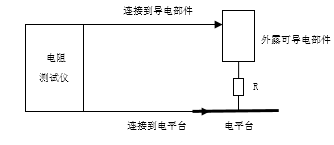

  a)将电阻测试仪的两个探针分别连接外露的可导电外壳或者遮栏，以及距离不超过2.5 m的电平台。如图7中所示；

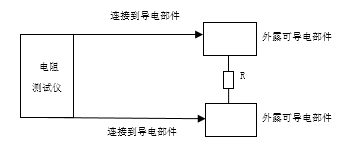

  c)将电阻测试仪的两个探针分别连接两个外露电可导电外壳或者遮栏，且探针测量点的距离不超过2.5 m。如图8中所示；

  直流电容耦合是通过计算的方式得到整车所有B级电压电路中Y电容存储的最大电量之和。具体计算公式如式（5）：

  式中, n为带有Y电容的B级电压单元个数，Cx为某个B级电压单元的Y电容容值，Ux为该B级电压单元的Y电容最大工作电压。

  本试验模拟电动汽车正常清洗的情况，不包括使用高压水枪冲洗和车身底部的特殊清洗。

  本试验测试范围为整车的边界线，如两个部件间的密封、玻璃密封圈、可打开部件的外沿、前立柱的边界和灯的密封圈。

  本试验模拟电动汽车经过积水街道或水洼的情况。车辆应在100 mm深的水池中，以20 km/h±2 km/h的速度行驶500 m，时间大约1.5 min。如果水池长度小于500 m，车辆应在水池中多行驶几次，涉水长度应不小于500 m。包括车辆在水池外的总试验时间应少于10 min。

  功能安全防护测试厂家根据5.2规定的各项功能防护要求，须提供具体方案说明，包括防护动作的触发条件、操作说明、报警提示信号说明等，检验测试的机构据此说明材料在实车上来测试验证并与5.2中的要求做对比符合性。
