操控电路中的家用调压去操控电路图

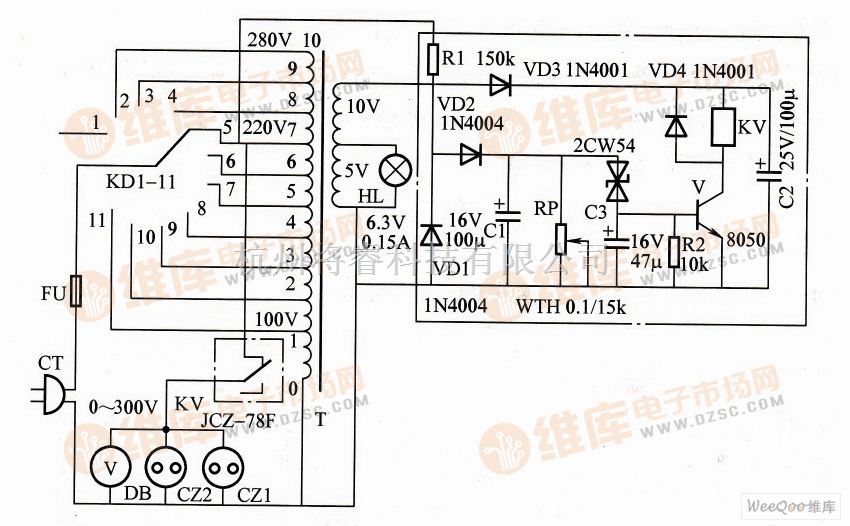

  宽规模的调压器，即便供电电压低至100V，高到280V，都可以调到220V左右。电路如图所示。

  （1）图中不包含虚线部分为手动调压器。调压器选用自耦式变压器，有10个电压抽头，从100～280V，每20V一挡。调压开关选用1×11位瓷质波段开关，顺时针方向升压衔接，第一挡空，起电源开关的功用，第二挡接变压器280V挡，其他挡次序与变压器抽头衔接，为便利夜间调查电表值，在表头通明外壳旁接有一个小电珠，它一起也可作为电源指示。

  （2）图中包含虚线部分电路则为带过电压主动维护电路的手动调压器。该电路系在手动调压基础上添加一套过电压维护设备，在电压忽然升高而超电压时，可堵截输出插座的供电，电压正常后又能主动康复供电。作业原理：过电压信号取至变压器220V端，经RI降压，VD3、C1整流滤波后，再经RP分压，调理在245V时能击穿稳压二极管使晶体管由截止变为导通，继电器动作吸合，动断触点断开，插座断电。使电器在超电压时有效地得到维护。VD1为采样信号负半周通路，15V低电压经VD3、C2整流滤波后供晶体管作作业电压。VD4可防止继电器线圈在断电瞬间的反电压击穿晶体管。

  元器件挑选：继电器选用12V／400Ω型，触点电流要与变压器的功率相适应。变压器数据：铁心截面积28mm×35mm，功率可达150V·A，普普通通的家庭能满足需要。线匝抽一个头，总数1400匝，指示绕组25匝，作业绕组50匝，高低压绕组之间应有杰出的绝缘。
